கார்பன் ஃபைபர் வலுவூட்டப்பட்ட PEEK பைப்புகள்: விவரக்குறிப்புகள், பயன்பாடுகள் மற்றும் தேர்வு அளவுகோல்கள்

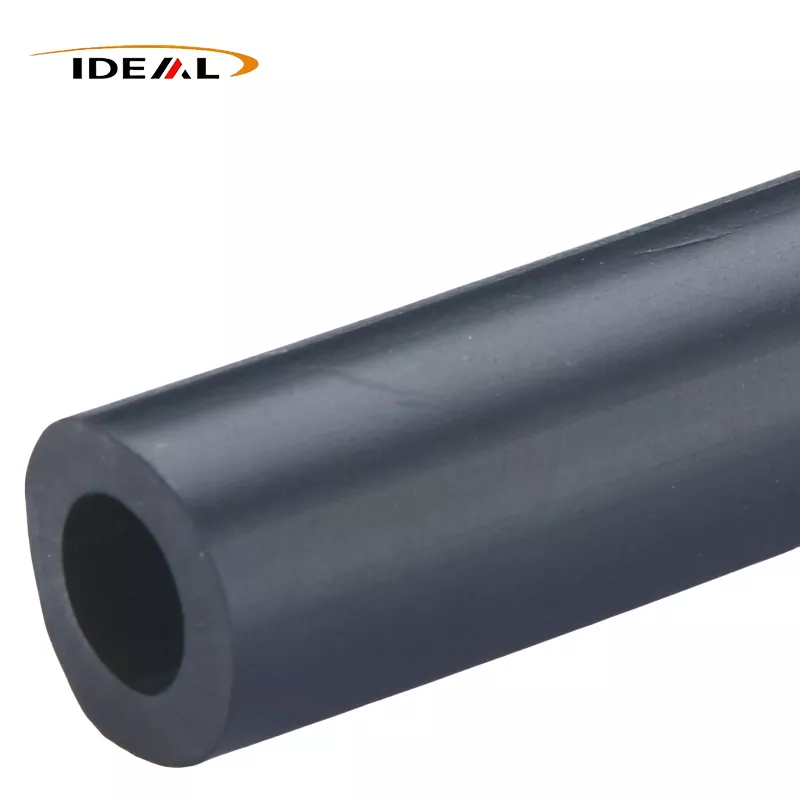

கார்பன் ஃபைபர் வலுவூட்டப்பட்ட PEEK குழாய்கள்நிலையான PEEK குழாய்க்கு அதிக விறைப்பு, பரிமாண நிலைப்புத்தன்மை, சுமை திறன் அல்லது நிலையான கட்டுப்பாடு தேவைப்படும்போது நடைமுறைத் தேர்வாகும். ஐடியல் பிளாஸ்டிக் 10% முதல் 40% வரை கார்பன்-ஃபைபர் உள்ளடக்கம் கொண்ட கருப்பு கார்பன்-ஃபைபர்-நிரப்பப்பட்ட PEEK குழாய்களை உற்பத்தி செய்கிறது, LCF மற்றும் SCF விருப்பங்கள், உள்ளேயும் வெளியேயும் விட்டம் வரம்புகள், 1,000 மிமீ அல்லது 3,000 மிமீ நீளம் மற்றும் ±0.02 மிமீ வரை தாங்கும் தன்மையைக் கொண்டுள்ளது.

கார்பன் சதவீதத்தால் மட்டும் சரியான தரம் தேர்ந்தெடுக்கப்படவில்லை. ஃபைபர் நீளம், சுவர் வடிவியல், இயக்க வெப்பநிலை, உடைகள் நிலைமைகள், மின் தேவைகள் மற்றும் முடிக்கப்பட்ட பரிமாணங்கள் அனைத்தும் விவரக்குறிப்பை பாதிக்கின்றன. லோட் கேஸ் மற்றும் வரைபடத்துடன் தொடங்கவும், பின்னர் வரையறுக்கப்பட்ட பொருள் மற்றும் ஆய்வுத் தேவைக்கு எதிராக மேற்கோளைக் கோரவும்.

கார்பன்-ஃபைபர் நிரப்பப்பட்ட PEEK குழாய்கள் சரியான தேர்வாக இருக்கும் போது

தூய PEEK ஏற்கனவே வெப்பநிலை திறன், இரசாயன எதிர்ப்பு, உடைகள் நடத்தை மற்றும் பரிமாண நிலைத்தன்மை ஆகியவற்றின் பயனுள்ள கலவையை வழங்குகிறது. கார்பன் ஃபைபரைச் சேர்ப்பது விறைப்பு மற்றும் சுமை ஆதரவை நோக்கி சமநிலையை மாற்றுகிறது. தாங்கும் ஸ்லீவ், இன்சுலேடிங் அல்லது வழிகாட்டும் கூறு, கட்டமைப்பு பாதை, ரோலர் அல்லது டிரான்ஸ்மிஷன் பகுதி அல்லது மன அழுத்தத்தின் கீழ் அதன் வடிவத்தை வைத்திருக்க வேண்டிய பிற அரை முடிக்கப்பட்ட சுயவிவரமாகப் பயன்படுத்தப்படும் குழாயில் இது முக்கியமானது.

கார்பன் ஃபைபர் பொதுவாக ஒரு தூய PEEK குழாய் அதிகமாக விலகும் போது, ​​பொருத்தம் சாளரத்திற்கு அப்பால் விரிவடையும் போது அல்லது பயன்பாடு அனுமதிப்பதை விட வேகமாக அணியும் போது கருத்தில் கொள்ள வேண்டும். இது நிலையான உணர்திறன் அமைப்புகளுக்கும் உதவும். ஐடியல் பிளாஸ்டிக் வால்யூம் ரெசிஸ்டிவிட்டி குறைவாக உள்ளது1 × 10³ Ω·cmஅதன் கார்பன்-ஃபைபர் நிரப்பப்பட்ட PEEK பொருள் வரம்பிற்கு, ஆனால் சரியான தரம், ஃபைபர் உள்ளடக்கம், வடிவியல் மற்றும் சோதனை முறைக்கு தேவையான மின் செயல்திறன் உறுதிப்படுத்தப்பட வேண்டும்.

ஒவ்வொரு PEEK பகுதிக்கும் கார்பன் நிரப்பப்பட்ட குழாயை தானியங்கி மாற்றாகக் கருத வேண்டாம். கார்பன் ஃபைபர் இயந்திரத்தன்மை, மேற்பரப்பு தோற்றம், அனிசோட்ரோபி மற்றும் மின் நடத்தை ஆகியவற்றை பாதிக்கலாம். குழாய் அதிக இன்சுலேடிங் இருக்க வேண்டும் என்றால், மிகவும் மென்மையான தொடர்பு மேற்பரப்பு முக்கியமானதாக இருந்தால், அல்லது ஏற்கனவே உள்ள தரவுகளால் மூடப்படாத ஒரு இரசாயன கலவையில் பகுதி வெளிப்பட்டால், ஆர்டர் செய்வதற்கு முன் தரம்-குறிப்பிட்ட மதிப்பாய்வைக் கேட்கவும்.

லோட் கேஸுக்கு கார்பன்-ஃபைபர் உள்ளடக்கம் மற்றும் ஃபைபர் கிரேடைத் தேர்ந்தெடுக்கவும்

PEEK இல் என்ன 10% முதல் 40% கார்பன் ஃபைபர் மாற்றங்கள்

ஐடியல் பிளாஸ்டிக் 10% முதல் 40% வரை சரிசெய்யக்கூடிய கார்பன்-ஃபைபர் உள்ளடக்கத்தை வழங்குகிறது. பொதுவாக, நிரப்பு அளவை அதிகரிப்பது கலவையை அதிக விறைப்பு மற்றும் சுமை ஆதரவை நோக்கி மாற்றுகிறது, அதே நேரத்தில் பொருள் தேர்வை செயலாக்க திசை மற்றும் சுற்றியுள்ள வடிவமைப்பிற்கு அதிக உணர்திறன் அளிக்கிறது. அதிகபட்ச சதவீதம் தானாகவே சிறந்த மதிப்பு அல்ல: இது லேசாக ஏற்றப்பட்ட குழாய்க்கு தேவையற்றதாக இருக்கலாம் மற்றும் எந்திரம் அல்லது மேற்பரப்பு தேவைகளை சிக்கலாக்கும்.

"கார்பன் நிரப்பப்பட்ட PEEK" என்று மட்டும் கேட்காமல் உங்களுக்குத் தேவையான முடிவைக் குறிப்பிடவும். பயனுள்ள உள்ளீடுகளில் ரேடியல் லோட், அச்சு சுமை, ஆதரிக்கப்படாத இடைவெளி, வெப்பநிலை வரம்பு, நெகிழ் வேகம், இனச்சேர்க்கை பொருள், கடமை சுழற்சி, இரசாயன ஊடகம் மற்றும் குழாய் நிலையான கட்டணத்தை சிதறடிக்க வேண்டுமா ஆகியவை அடங்கும். ஐடியல் பிளாஸ்டிக் அதன் கார்பன்-ஃபைபர்-வலுவூட்டப்பட்ட PEEK வழங்கலுக்கு 8 முதல் 12 GPa வரம்பில் விறைப்பு மதிப்புகளைக் கூறுகிறது. அந்த வரம்பை தயாரிப்பு-நிலை வழிகாட்டுதலாகக் கருதுங்கள், கிரேடு-குறிப்பிட்ட தரவுத்தாள் அல்லது வடிவமைப்பு சரிபார்ப்புக்கு மாற்றாக அல்ல.

LCF, SCF மற்றும் CF30 PEEK குழாய் விருப்பங்கள்

ஃபைபர் தரம் லேபிளை விட அதிகமாக பாதிக்கிறது. LCF என்றால் நீண்ட கார்பன் ஃபைபர்; SCF என்றால் குறுகிய கார்பன் ஃபைபர். நீண்ட இழைகள் வலுவூட்டல் திறன் மற்றும் விறைப்பு முன்னுரிமைகள் இருக்கும் போது பயனுள்ளதாக இருக்கும், அதே சமயம் குறுகிய-ஃபைபர் கலவைகள் வழக்கமான செயலாக்கம் மற்றும் விரிவான இயந்திர சுயவிவரங்களுக்கு மிகவும் பொருத்தமானதாக இருக்கும். உண்மையான விளைவு ஃபைபர் நோக்குநிலை, மோல்டிங் அல்லது எக்ஸ்ட்ரூஷன் நிலைமைகள், சுவர் தடிமன் மற்றும் எந்திரம் ஆகியவற்றைப் பொறுத்தது.

"CF30" பொதுவாக PEEK கலவையை தோராயமாக 30% கார்பன் ஃபைபருடன் அடையாளப்படுத்துகிறது, ஆனால் பதவி வழங்குபவரிடம் உறுதி செய்யப்பட வேண்டும். மேற்கோள் காட்டப்பட்ட CF30 PEEK ட்யூப் LCF அல்லது SCF ஆக உள்ளதா, எந்திரம் செய்த பிறகு என்ன சகிப்புத்தன்மை பொருந்தும், எந்த சொத்து தரவு அந்த துல்லியமான கலவைக்கு சொந்தமானது என்று கேட்கவும். இது பொதுவான வாங்கும் தவறைத் தடுக்கிறது: வெவ்வேறு ஃபைபர் வடிவங்கள் மற்றும் உற்பத்தி வழிகளைக் கவனிக்காமல், கார்பன் சதவீதத்தால் இரண்டு பொருட்களை ஒப்பிடுவது.

ஆர்டர் செய்வதற்கு முன் குழாய், குழாய், சுயவிவரம் மற்றும் இயந்திர பரிமாணங்களை உறுதிப்படுத்தவும்

OD, ID, சுவர் தடிமன், நீளம், சகிப்புத்தன்மை மற்றும் மேற்பரப்பு முடிவைக் குறிப்பிடவும்

"PEEK பைப்" மற்றும் "PEEK குழாய்" ஆகியவை பெரும்பாலும் சப்ளையர் தேடல்களில் ஒன்றுக்கொன்று மாற்றாகப் பயன்படுத்தப்படுகின்றன, ஆனால் மேற்கோளுக்கு இன்னும் துல்லியமான பரிமாண வரையறை தேவை. வெளிப்புற விட்டம் (OD), உள் விட்டம் (ID), சுவர் தடிமன் அல்லது அதன் கணக்கீடு, வெட்டு நீளம், அளவு, சகிப்புத்தன்மை, இறுதி நிலை மற்றும் மேற்பரப்பு-முடிவு தேவை ஆகியவற்றை வழங்கவும். பரிமாணங்கள் வெளியேற்றப்பட்டதா, வெட்டப்பட்டதா அல்லது இயந்திரம் மூலம் வழங்கப்பட்டதா என்பதைக் குறிப்பிடவும்.

ஐடியல் பிளாஸ்டிக் 1,000 மிமீ மற்றும் 3,000 மிமீ நிலையான நீளத்தை பட்டியலிடுகிறது மற்றும் அதன் கார்பன்-ஃபைபர்-வலுவூட்டப்பட்ட PEEK குழாய்களுக்கு ± 0.02 மிமீ சகிப்புத்தன்மையைக் கொண்டுள்ளது. சகிப்புத்தன்மை எந்த அளவுகளை உள்ளடக்கியது என்பதை உறுதிப்படுத்தவும். ஒரு இறுக்கமான OD சகிப்புத்தன்மை என்பது தானாகவே ஐடி, செறிவு, நேரான தன்மை அல்லது இறுதி சதுரத்தன்மை அதே சகிப்புத்தன்மையைக் கொண்டுள்ளது என்று அர்த்தமல்ல.

ஃபிட் பிழைகளைத் தடுக்க, வரைதல் அடிப்படையிலான பரிமாண மதிப்பாய்வைப் பயன்படுத்தவும்

குழாய் ஒரு தண்டு மீது, ஒரு வீட்டுவசதிக்குள் அல்லது ஒரு சீல் அல்லது பேரிங் அசெம்பிளிக்குள் பொருந்தும் போது ஒரு வரைபடத்தை அனுப்பவும். பட்டியல் விளக்கத்தை நம்புவதற்குப் பதிலாக முக்கியமான அம்சங்களைக் குறிக்கவும். மதிப்பாய்வு உள்ளடக்கியிருக்க வேண்டும்:

• OD மற்றும் ID வரம்புகள், தேவையான சுவர் தடிமன் உட்பட;
• செறிவு, நேர்த்திறன் மற்றும் அனுமதிக்கக்கூடிய ஓவலிட்டி ஆகியவை சட்டசபை அவர்களைச் சார்ந்தது;
• வெட்டு நீளம், இறுதி சதுரம், அறைகள், பள்ளங்கள், துளைகள் அல்லது பிற இயந்திர விவரங்கள்;
• பொருள் தரம், LCF அல்லது SCF கட்டுமானம் மற்றும் கார்பன்-ஃபைபர் சதவீதம்;
• ஆய்வு முறை, மாதிரித் திட்டம், பேக்கேஜிங் மற்றும் ஆவணங்கள்.

தனிப்பயன் கார்பன் ஃபைபர் PEEK குழாய் பரிமாணங்களுக்கு, அருகிலுள்ள பெயரளவு அளவைக் கேட்பதை விட, வரைபட மதிப்பாய்வு பொதுவாக மிகவும் பயனுள்ளதாக இருக்கும். இது உற்பத்திக்கு முன் பொருத்தமான அபாயங்களை அம்பலப்படுத்துகிறது மற்றும் கருவி, எந்திரம் மற்றும் ஆய்வு ஆகியவற்றிற்கான தெளிவான அடிப்படையை வழங்குநருக்கு வழங்குகிறது.

வெளியிடப்பட்ட செயல்திறன் தரவு மற்றும் ஒப்பீட்டின் வரம்புகள்

ஐடியல் பிளாஸ்டிக் அதன் கார்பன்-ஃபைபர்-வலுவூட்டப்பட்ட PEEK தயாரிப்பு தகவலுக்கு 315 ° C க்கும் அதிகமான வெப்ப விலகல் வெப்பநிலை மற்றும் 260 ° C வரை தொடர்ச்சியான பயன்பாட்டு வெப்பநிலையைக் கூறுகிறது. அந்த புள்ளிவிவரங்கள் உயர்-வெப்பநிலை திறனைக் குறிக்கின்றன, ஆனால் ஒரு குழாய் அதன் அதிகபட்ச இயந்திர சுமையை 260 ° C இல் தொடர்ந்து சுமந்து செல்லும் என்று அர்த்தம் இல்லை. சுமை, சுவர் தடிமன், வெளிப்படும் நேரம், மன அழுத்த செறிவு மற்றும் ஏற்றம் அனைத்தும் பயன்படுத்தக்கூடிய வடிவமைப்பு வெப்பநிலையை பாதிக்கிறது.

அதே எச்சரிக்கை உடைகள் மற்றும் இரசாயன எதிர்ப்புக்கு பொருந்தும். கார்பன் நிரப்பப்பட்ட PEEK உராய்வு, தேய்மானம், சுமை மற்றும் இரசாயன-வெளிப்பாடு நிலைமைகளைக் கோருவதற்காக வடிவமைக்கப்பட்டுள்ளது, இருப்பினும் செயல்திறன் இனச்சேர்க்கை மேற்பரப்பு, அழுத்தம், வேகம், உயவு, வெப்பநிலை மற்றும் உண்மையான இரசாயன செறிவு ஆகியவற்றைப் பொறுத்தது. PEEK க்கான இரசாயன பொருந்தக்கூடிய அறிக்கை ஒவ்வொரு கரைப்பான் கலவை, செயல்முறை திரவம் அல்லது வெப்பநிலை சுழற்சிக்கான ஒப்புதலாக கருதப்படக்கூடாது.

பொருள் தேர்வைக் குறைக்க வெளியிடப்பட்ட மதிப்புகளைப் பயன்படுத்தவும், பின்னர் சரியான தரத்தைச் சரிபார்க்கவும். தோல்வியின் விளைவு அதிகமாக இருக்கும்போது தரவுத்தாள், மாதிரி அல்லது பயன்பாட்டு மதிப்பாய்வைக் கோரவும். ஐடியல் பிளாஸ்டிக் இலவச மாதிரிகள் உள்ளன என்று கூறுகிறது, இது ஒரு பெரிய ஆர்டருக்கு முன் ஒரு ஃபிட் காசோலை அல்லது கட்டுப்படுத்தப்பட்ட முன்மாதிரி சோதனையை ஆதரிக்கும்.

உயர்-வெப்பநிலை, உடைகள், இரசாயன மற்றும் நிலையான-கட்டுப்பாட்டு அமைப்புகளுக்கான பயன்பாடுகள்

கார்பன் ஃபைபர் PEEK குழாய் என்பது இயந்திரத் தேவையுடன் வெப்பத்தை இணைக்கும் தொழில்துறை அமைப்புகளுக்கான வலுவான வேட்பாளராகும். வழக்கமான மதிப்பீட்டு பகுதிகள் பின்வருமாறு:

• சுமை தாங்கும் அல்லது பரிமாற்ற பாகங்கள்:சாதாரண தூய PEEK உடன் ஒப்பிடும்போது கார்பன் ஃபைபர் விறைப்பை உயர்த்தலாம் மற்றும் விலகலைக் குறைக்கலாம்.
• அணிய-மையப்படுத்தப்பட்ட கூட்டங்கள்:உராய்வு மற்றும் தேய்மானம் சம்பந்தப்பட்ட பயன்பாடுகளுக்கு கலவை பொருத்தமானது, ஆனால் இனச்சேர்க்கை பொருள் மற்றும் அழுத்தம்-வேகக் கடமை இன்னும் மதிப்பாய்வு செய்ய வேண்டும்.
• உயர் வெப்பநிலை குழாய்கள்:குறிப்பிடப்பட்ட 260°C தொடர்ச்சியான பயன்பாட்டு எண்ணிக்கை மற்றும் 315°Cக்கு மேல் உள்ள HDT ஆகியவை வெப்பத் திரையிடலுக்கான தொடக்கப் புள்ளியை வழங்குகின்றன, முழுமையான வடிவமைப்பு வரம்பு அல்ல.
• வேதியியல் செயல்முறை கூறுகள்:"ரசாயன-எதிர்ப்பு" என்ற வார்த்தையை நம்புவதை விட குறிப்பிட்ட ஊடகம், செறிவு, வெப்பநிலை மற்றும் வெளிப்பாடு காலத்தை மதிப்பிடுங்கள்.
• நிலையான உணர்திறன் உபகரணங்கள்:கூறப்பட்ட குறைந்த அளவு மின்தடையானது, சார்ஜ் சிதறல் முக்கியத்துவம் வாய்ந்ததாக இருக்கலாம்; முடிக்கப்பட்ட பகுதிக்கான தரை மற்றும் மின் சோதனை தேவைகளை உறுதிப்படுத்தவும்.

கார்பன் ஃபைபர் அடிக்கடி கண்ணாடி இழையுடன் ஒப்பிடப்படுகிறது. சிறந்த தேர்வு இலக்கு பண்புகளை சார்ந்துள்ளது: கார்பன் நிரப்பப்பட்ட PEEK பொதுவாக விறைப்பு, எடை, தேய்மானம் அல்லது மின் சிதறல் ஆகியவை மிகவும் முக்கியமானதாக இருக்கும் போது தேர்ந்தெடுக்கப்படுகிறது, இறுதி முடிவுக்கு நிரப்பு பெயர்களை விட ஒப்பிடக்கூடிய தர தரவு தேவைப்படுகிறது.

ஐடியல் பிளாஸ்டிக்கிலிருந்து சரிபார்க்கப்பட்ட கார்பன் ஃபைபர் PEEK குழாய் மேற்கோளைக் கோரவும்

உங்களுக்கான ஐடியல் பிளாஸ்டிக் வரைதல் அல்லது தெளிவான விவரக்குறிப்பை அனுப்பவும்கார்பன் ஃபைபர் வலுவூட்டப்பட்ட PEEK குழாய்கள். பயன்பாட்டு வெப்பநிலை, சுமை, உராய்வு அல்லது தேய்மான நிலைகள், இரசாயன ஊடகம், நிலையான-கட்டுப்பாட்டுத் தேவை, OD, ID, நீளம், சகிப்புத்தன்மை, அளவு மற்றும் விநியோக இலக்கு ஆகியவை அடங்கும்.

கார்பன்-ஃபைபர் சதவீதம், LCF அல்லது SCF கட்டுமானம், பொருந்தக்கூடிய பரிமாண சகிப்புத்தன்மை, ஆய்வு ஆவணங்கள், மாதிரி கிடைக்கும் தன்மை மற்றும் பகுதி ஒரு குழாயாக வழங்கப்பட்டதா அல்லது எந்திரம் மூலம் முடிக்கப்பட்டதா என்பதைக் கண்டறிய மேற்கோளைக் கேட்கவும். சர்வதேச வாடிக்கையாளர்களுக்கான நிலையான அல்லது தனிப்பயன் முன்னணி நேரங்களுடன், குழாய்கள் மற்றும் தனிப்பயன் கூறுகள் உட்பட, சீனாவின் குவாங்சூவிலிருந்து, ஐடியல் பிளாஸ்டிக் அரை முடிக்கப்பட்ட மற்றும் இயந்திரமயமாக்கப்பட்ட PEEK சுயவிவரங்களை வழங்குகிறது.

முதல் மதிப்பாய்வுக்கு, பயன்படுத்தவும்தனிப்பயன் கார்பன் ஃபைபர் PEEK குழாய் மேற்கோள் பக்கம்மற்றும் வரைபடத்தை இணைக்கவும். ஒரு சரிபார்க்கப்பட்ட தரம் மற்றும் பரிமாண மதிப்பாய்வு பொதுவாக ஒரு பெயரளவு CF30 குழாயைத் தேர்ந்தெடுத்து உற்பத்திக்குப் பிறகு பொருத்தத்தை சரிசெய்வதை விட அதிக நேரத்தை மிச்சப்படுத்தும்.
