மேற்கோளைக் கோருவதற்கு முன், நீங்கள் உண்மையில் எதை வாங்குகிறீர்கள் என்பதைத் தீர்மானிக்கவும்: ஒரு கூறுகளாக மாற்றப்படும் குழாய் பங்கு, அல்லது திரவத்தை எடுத்துச் செல்லும் நோக்கம் கொண்ட அழுத்தம் மதிப்பிடப்பட்ட குழாய். பின்னர் OD, ID, நீளம், முடிக்கப்பட்ட பகுதி உறை, சேவை நிலைமைகள், அளவு, ஆய்வு தேவைகள் மற்றும் ஆவணங்களைக் குறிப்பிடவும். அந்த வேறுபாடு மிகவும் விலையுயர்ந்த RFQ பிழையைத் தடுக்கிறது - அரை முடிக்கப்பட்ட பொறியியல்-பிளாஸ்டிக் சுயவிவரத்தை சான்றளிக்கப்பட்ட குழாய்-அமைப்பு கூறுகளாகக் கருதுகிறது.
பயன்பாட்டிற்கு அரை முடிக்கப்பட்ட குழாய் இருப்பு அல்லது அழுத்தம்-மதிப்பீடு செய்யப்பட்ட செயல்முறை குழாய் தேவையா என்பதை முதலில் தீர்மானிக்கவும்

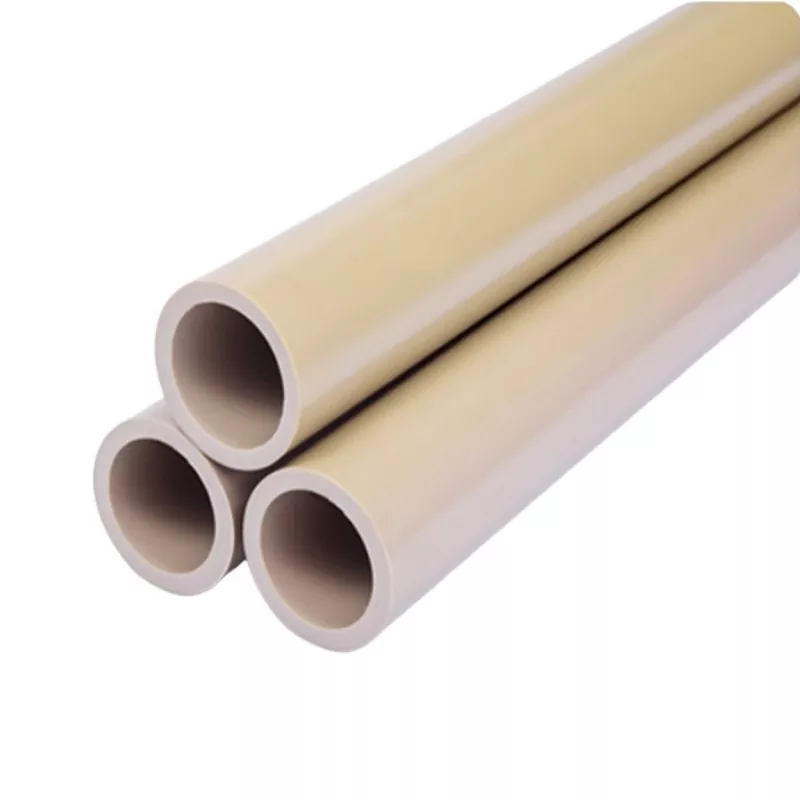

பெரும்பாலானவைPEEK GF30 குழாய்கள்அரை முடிக்கப்பட்ட சுயவிவரங்கள் என விற்கப்படும் தடிமனான சுவர் குழாய்கள் இயந்திர புஷிங்ஸ், ஸ்லீவ்ஸ், இன்சுலேடிங் உடல்கள், உடைகள் கூறுகள் மற்றும் கட்டமைப்பு பாகங்கள். "குழாய்" என்ற வார்த்தை வடிவவியலை விவரிக்கிறது; இது தானாக அழுத்த மதிப்பீட்டை நிறுவாது.
தயாரிப்பில் அழுத்தப்பட்ட வாயு அல்லது திரவம் இருந்தால், உங்கள் விசாரணைக்கு பரிமாணங்களை விட அதிகமாக தேவை. நடுத்தர, இயக்க மற்றும் வருத்தமான வெப்பநிலை, சாதாரண அழுத்தம், அழுத்த சுழற்சிகள், கூட்டு வடிவமைப்பு, தேவையான வடிவமைப்பு குறியீடு மற்றும் ஏற்றுக்கொள்ளும் சோதனை ஆகியவற்றைக் குறிப்பிடவும். சரியான தரம், அளவு மற்றும் வெப்பநிலைக்கான அழுத்தம்-மதிப்பீட்டுத் தரவை வழங்குபவர் வழங்க முடியுமா என்று கேட்கவும். அந்த ஆதாரம் இல்லாமல், பொருளைக் கருதுங்கள்PEEK GF30 குழாய் பங்கு, அங்கீகரிக்கப்பட்ட செயல்முறை குழாய்களாக இல்லை. இது குறிப்பாக வேதியியல் சேவையில் முக்கியமானது, அங்கு பாலிமர் திரவத்தை எதிர்க்கும் போது கூட ஊடுருவல், அழுத்தம், வெப்பநிலை மற்றும் இணைப்பு வடிவமைப்பு ஆகியவை தோல்வியை நிர்வகிக்கும்.
வரைபடத்தை தெளிவற்ற OD, ID, சுவர், நீளம் மற்றும் முடிக்கப்பட்ட பகுதி உறை என மொழிபெயர்க்கவும்
குறிக்கப்பட்ட ஸ்கிரீன்ஷாட்டைக் காட்டிலும் கட்டுப்படுத்தப்பட்ட வரைபடத்தை அனுப்பவும். இது அலகுகள், வரைதல் எண், திருத்தம், திட்ட முறை மற்றும் ஒவ்வொரு முக்கியமான மேற்பரப்பையும் அடையாளம் காண வேண்டும். வெளிப்புற விட்டம் மற்றும் உள் விட்டம் ஆகியவற்றை நேரடியாகக் கூறுங்கள்; சப்ளையர் பெயரளவு சுவரில் இருந்து ஒன்றைப் பெறுவார் என்று எதிர்பார்க்க வேண்டாம். வெட்டப்பட்ட நீளம், நேரான தன்மை அல்லது செறிவுத் தேவைகள் செயல்படும் இடங்களைச் சேர்த்து, எந்தப் பரப்புகள் வழங்கப்பட்டு இருக்கும் என்பதை அடையாளம் காணவும்.
முடிக்கப்பட்ட பகுதி உறை முக்கியமானது. பெரிய முடிக்கப்பட்ட OD, மிகச்சிறிய முடிக்கப்பட்ட ஐடி, தோள்கள், பள்ளங்கள், நூல்கள் மற்றும் வரிசைப்படுத்தப்பட்ட வெற்றுக்குள் பொருந்த வேண்டிய டேட்டம் மேற்பரப்புகளைக் காட்டு. ஒரு குழாய் பெயரளவிலான பரிமாணங்களுடன் பொருந்தக்கூடியது, ஆனால் ரன்அவுட், மேற்பரப்பு ஒழுங்கின்மை அல்லது ரம்-கட் முனைகளை சுத்தம் செய்வதற்கு மிகக் குறைந்த பொருட்களையே விட்டுவிடும்.
1000 மிமீ மற்றும் 3000 மிமீ ஸ்டாக் நீளத்துடன், Φ20 × Φ15 முதல் Φ458 × Φ404 வரை, OD × ஐடியாக இருக்கும் அளவுகளை இயல்பாக்கவும்
ஐடியல் பிளாஸ்டிக் 1000 மிமீ மற்றும் 3000 மிமீ நீளம் கொண்ட Φ20 × Φ15 முதல் Φ458 × Φ404 வரையிலான OD × ஐடி சேர்க்கைகளை பட்டியலிடுகிறது. RFQ இல் அதே மாநாட்டைப் பயன்படுத்தவும் மற்றும் அலகுகளை மில்லிமீட்டர்களாக லேபிளிடவும். இறுதிப்புள்ளிகள் வெளியிடப்பட்ட வரம்பை விவரிக்கின்றன; அவர்கள் ஒவ்வொரு சாத்தியமான OD மற்றும் ID இணைத்தல் நிலையான பங்கு என்று அர்த்தம் இல்லை. மூலம் சரியான கலவையை உறுதிப்படுத்தவும்வெளியிடப்பட்ட PEEK GF30 குழாய் அளவு வரம்பு.
| RFQ புலம் | என்ன கூறுவது |
|---|---|
| வெற்று பரிமாணங்கள் | OD × ID × வெட்டு நீளம், அனைத்தும் அலகுகளுடன் |
| முடிக்கப்பட்ட உறை | அதிகபட்ச முடிக்கப்பட்ட OD, குறைந்தபட்ச முடிக்கப்பட்ட ஐடி மற்றும் முக்கியமான அம்சங்கள் |
| பங்கு நீளம் | 1000 மிமீ, 3000 மிமீ அல்லது சப்ளையர் வெட்டு துண்டுகள் |
| அளவு | முழு நீளம், வெற்றிடங்கள் அல்லது முடிக்கப்பட்ட பகுதிகளின் எண்ணிக்கை |
| விமர்சன வடிவியல் | செறிவு, நேர்த்திறன், முடிவு சதுரம் மற்றும் தேவைப்படும் இடங்களில் தரவுத் திட்டம் |
முடிக்கப்பட்ட பகுதி சகிப்புத்தன்மையிலிருந்து தனித்தனி பங்கு சகிப்புத்தன்மை மற்றும் ஆர்டர் செய்வதற்கு முன் எந்திர கொடுப்பனவை உறுதிப்படுத்தவும்
தயாரிப்புப் பக்கம் ±0.02 மிமீ சகிப்புத்தன்மையைக் கூறுகிறது, ஆனால் RFQ அதன் நோக்கத்தை வரையறுக்காமல் அந்த எண்ணிக்கையை மீண்டும் செய்யக்கூடாது. இது எந்த பரிமாணத்தை உள்ளடக்கியது, இது நிலையான பங்கு அல்லது இயந்திர பாகங்களுக்கு பொருந்துமா மற்றும் எந்த அளவீட்டு நிலைமைகளின் கீழ் உள்ளதா என்று கேட்கவும். OD சகிப்புத்தன்மை, ஐடி சகிப்புத்தன்மை, சுவர் மாறுபாடு, ஓவலிட்டி மற்றும் ஸ்ட்ரைட்னெஸ் ஆகியவை வெவ்வேறு கட்டுப்பாடுகள்.
ஒரு இயந்திரக் கூறுக்கு, முடிக்கப்பட்ட சகிப்புத்தன்மையை தனித்தனியாகக் குறிப்பிடவும் மற்றும் போதுமான எந்திர கொடுப்பனவை சப்ளையர் உறுதிப்படுத்தட்டும். பெயரளவிலான பரிமாணங்களின் அடிப்படையில் மட்டுமே நிகர-நெட் டியூப்பை ஆர்டர் செய்ய வேண்டாம். கண்ணாடி நிரப்பப்பட்ட PEEK கடினமானது, ஆனால் எஞ்சிய அழுத்தம், கருவி அழுத்தம் மற்றும் எந்திரத்தின் போது உருவாகும் வெப்பம் ஆகியவை பொருள் அகற்றப்பட்ட பிறகும் மெல்லிய பகுதியை நகர்த்தலாம்.
வெப்பநிலை, சுமை திசை, இரசாயன வெளிப்பாடு மற்றும் மின் கட்டணம் ஆகியவற்றுடன் 30% கண்ணாடி நிரப்பப்பட்ட PEEK ஐ பொருத்தவும்
PEEK GF30 என்பது 30% கண்ணாடி இழையுடன் கூடிய PEEK ஆகும். வலுவூட்டல் பொதுவாக கட்டமைப்பு விறைப்பை அதிகரிக்கவும், க்ரீப் கட்டுப்பாட்டை மேம்படுத்தவும் மற்றும் நிரப்பப்படாத PEEK உடன் ஒப்பிடும்போது பரிமாண இயக்கத்தை குறைக்கவும் தேர்ந்தெடுக்கப்படுகிறது. அந்த நன்மைகள் பயன்பாட்டை வரையறுக்க வேண்டிய தேவையை அகற்றாது.
தொடர்ச்சியான மற்றும் குறுகிய கால வெப்பநிலை, சுமை திசை, சுமை காலம், சைக்கிள் ஓட்டுதல், இனச்சேர்க்கை பொருட்கள் மற்றும் எதிர்பார்க்கப்படும் உடைகள் ஆகியவற்றை வழங்குநரிடம் தெரிவிக்கவும். இரசாயன வெளிப்பாட்டிற்கு, உண்மையான திரவம், செறிவு, வெப்பநிலை, வெளிப்பாடு நேரம் மற்றும் இயந்திர அழுத்தம் உள்ளதா என்பதைக் குறிப்பிடவும். "ரசாயன எதிர்ப்பு" வடிவமைப்பு ஒப்புதலுக்கு மிகவும் பரந்தது. மின் பாகங்களுக்கு, அடிப்படை பாலிமரின் நடத்தை நிரப்பப்பட்ட கலவைக்கு மாறாமல் செல்கிறது என்று கருதுவதை விட தேவையான மின்கடத்தா, காப்பு மற்றும் கண்காணிப்பு பண்புகளை அடையாளம் காணவும்.
விறைப்பு, வெப்ப விரிவாக்கம் மற்றும் பரிமாணக் கட்டுப்பாடு ஆகியவை முடிவெடுக்கும் போது GF30 ஐ நிரப்பப்படாத PEEK உடன் ஒப்பிடுக
விறைப்புத்தன்மை, க்ரீப் ரெசிஸ்டன்ஸ் மற்றும் வெப்பத்தின் கீழ் பரிமாணக் கட்டுப்பாடு ஆகியவை வடிவமைப்பிற்கு மையமாக இருக்கும்போது GF30ஐத் தேர்வு செய்யவும். டக்டிலிட்டி, தூய்மை, மேற்பரப்பு பூச்சு அல்லது குறைவான சிராய்ப்பு எந்திர நடத்தை மிகவும் முக்கியமானதாக இருக்கும் போது நிரப்பப்படாத PEEK ஐக் கவனியுங்கள். கண்ணாடி ஃபைபர் கருவி தேய்மானத்தை அதிகரிக்கிறது மற்றும் நிரப்பப்படாத பொருட்களை விட வேறுபட்ட இயந்திர மேற்பரப்பை உருவாக்க முடியும். குழாய் பங்கு எவ்வாறு செயலாக்கப்பட்டது என்பதன் அடிப்படையில் இது திசை சார்ந்த பண்புகளையும் உருவாக்கலாம்.
பொதுவான PEEK சொத்து தாளில் இருந்து அவற்றுக்கிடையே தேர்ந்தெடுக்க வேண்டாம். உண்மையான கிரேடுகளுக்கான தரவை ஒப்பிட்டு, இறுக்கமான கூட்டங்களுக்கு, வெப்ப-விரிவாக்க மதிப்பு குழாய் மற்றும் முடிக்கப்பட்ட கூறுகளுடன் தொடர்புடைய திசையில் தெரிவிக்கப்பட்டுள்ளதா என்று கேட்கவும்.
கிரேடு-குறிப்பிட்ட தரவுத்தாளில் இழுவிசை வலிமை, நெகிழ்வு மாடுலஸ், வெப்ப விரிவாக்கம் மற்றும் இரசாயன எதிர்ப்பு ஆகியவற்றை சரிபார்க்கவும்
ஒரு பயனுள்ள மேற்கோள் சரியான கலவையை அடையாளம் கண்டு அதன் தரவுத்தாள் இணைக்கிறது. இழுவிசை வலிமை, நெகிழ்வு மாடுலஸ், நீட்சி, வெப்ப நடத்தை, அடர்த்தி மற்றும் வெப்ப விரிவாக்கத்தின் குணகம் ஆகியவற்றை மதிப்பாய்வு செய்யவும், ஆனால் சோதனை முறை, மாதிரி நோக்குநிலை மற்றும் கண்டிஷனிங் ஆகியவற்றை சரிபார்க்கவும். ஒரு ஒற்றைத் தலைப்பு மதிப்பு இயந்திர குழாய் சுவரைப் பிரதிநிதித்துவப்படுத்தாத வார்ப்பட மாதிரியிலிருந்து வரலாம்.
இரசாயன இணக்கத்தன்மைக்கு இதே போன்ற ஒழுக்கம் தேவை. உங்கள் சேவை நிலைமைகளுக்கு நெருக்கமான வெப்பநிலை மற்றும் செறிவு ஆகியவற்றில் தர-குறிப்பிட்ட சான்றுகளைக் கேட்கவும். தோல்வியானது பாதுகாப்பு அல்லது பணிநிறுத்தம் அபாயத்தை உருவாக்கினால், உற்பத்தி-பிரதிநிதிப் பொருட்களில் பயன்பாட்டு சோதனையைத் திட்டமிடுங்கள். வெளியிடப்பட்ட எதிர்ப்பு அட்டவணைகள் திரையிடல் கருவிகள்; அவை அழுத்தம், திரவம், வெப்பநிலை மற்றும் வெளிப்பாடு நேரம் ஆகியவற்றின் ஒவ்வொரு கலவையையும் கணக்கில் எடுத்துக்கொள்ளாது.
தர அடையாளம், சோதனை முறைகள், லாட் டிரேசிபிலிட்டி, ஆய்வுப் பதிவுகள் மற்றும் பொருந்தக்கூடிய இணக்க ஆவணங்கள் தேவை
ஆவணத் தொகுப்பை RFQ இல் எழுதவும், அதன் மூலம் விலை நிர்ணயம் செய்யப்பட்டு ஏற்றுமதிக்கு முன் தயார் செய்யப்படும். குறைந்தபட்சம், உற்பத்தியாளர் மற்றும் தர பதவி, நிறைய அல்லது தொகுதி கண்டறியக்கூடிய தன்மை, இணக்க சான்றிதழ், பொருந்தக்கூடிய சோதனை முறைகள் மற்றும் ஒப்புக்கொள்ளப்பட்ட பரிமாணங்களுக்கான ஆய்வு அறிக்கை ஆகியவற்றைக் கோரவும்.
உங்கள் திட்டத்திற்கு சுற்றுச்சூழல், தரம், விண்வெளி, வாகனம் அல்லது வாடிக்கையாளர் சார்ந்த இணக்கம் தேவைப்பட்டால், ஆவணம் அல்லது தரநிலை மற்றும் தேவையான திருத்தம் என்று பெயரிடவும். சர்வதேசத் தேவைகளுடன் பொருள் இணங்குகிறது என்ற பொதுவான அறிக்கை, நீங்கள் பெறும் இன்ஸ்பெக்டருக்குத் தேவைப்படும் சான்றிதழுக்கு மாற்றாக இல்லை. பதிவேடுகள் ஒவ்வொரு வெட்டும் வெற்றிடத்தை பெற்றோரின் நீளத்திற்குத் திரும்பப் பெற வேண்டுமா என்பதையும், பேக்கேஜிங் லேபிள்கள் லாட் எண், டிராயிங் ரிவிஷன் மற்றும் ஆர்டர் லைன் ஆகியவற்றைக் கொண்டிருக்க வேண்டுமா என்பதையும் தெளிவுபடுத்தவும்.
வரைதல் திருத்தம், சேவை நிலைமைகள், அளவு, ஆய்வு நிலை, எந்திர நோக்கம், பேக்கேஜிங் மற்றும் டெலிவரி இலக்கு ஆகியவற்றுடன் ஐடியல் பிளாஸ்டிக் ஒரு மேற்கோள் தயார் தொகுப்பை அனுப்பவும்
உங்கள் தொகுப்பில் ஒரு தற்போதைய வரைதல் இருக்க வேண்டும், பல முரண்பட்ட பதிப்புகள் இருக்கக்கூடாது. கோரப்பட்ட தரம், OD × ID × நீளம், முடிக்கப்பட்ட உறை, அளவு, சேவை சூழல், முக்கியமான சகிப்புத்தன்மை, ஆய்வு நிலை மற்றும் தேவையான பதிவுகள் ஆகியவற்றைச் சேர்க்கவும். ஐடியல் பிளாஸ்டிக் முழு நீள குழாய், வெட்டப்பட்ட வெற்றிடங்கள் அல்லது முடிக்கப்பட்ட இயந்திர பாகங்களை வழங்குகிறதா என்பதை வரையறுக்கவும். பேக்கேஜிங் வழிமுறைகள் சுத்தமான மடக்குதல், இறுதிப் பாதுகாப்பு, பகுதியைப் பிரித்தல் மற்றும் தேவைப்படும் இடங்களில் பிரித்தல் ஆகியவற்றைக் குறிக்க வேண்டும்.
சேரும் நாடு, அஞ்சல் குறியீடு, விநியோக விதிமுறைகள் மற்றும் கோரப்பட்ட தேதி ஆகியவற்றை வழங்கவும். பெரிய விட்டம் அல்லது 3000 மிமீ சுயவிவரங்கள் சரக்கு மற்றும் கையாளுதல் தடைகளை உருவாக்கலாம், அவை துண்டு விலையில் தெரியவில்லை. உடன் அந்த விவரங்களை அனுப்புகிறதுதனிப்பயன் PEEK GF30 குழாய் விசாரணைபொருள், எந்திரம், ஆய்வு மற்றும் தளவாடங்களை ஒரே அடிப்படையில் மேற்கோள் காட்டுவதற்கு போதுமான தகவலை வழங்குநருக்கு வழங்குகிறது.
வாங்குபவர் அடிக்கடி கேட்கப்படும் கேள்விகள்: நிலையான-பங்கு கிடைக்கும் தன்மை, குறிப்பிடப்பட்ட முன்னணி நேரங்கள், மாதிரிகள், எந்திரம் மற்றும் தூசி கட்டுப்பாடு, பேக்கேஜிங் மற்றும் சர்வதேச விநியோக ஆபத்து
- பட்டியலிடப்பட்ட அனைத்து அளவுகளும் உடனடி ஏற்றுமதிக்கு கிடைக்குமா?
- ஐடியல் பிளாஸ்டிக் என்பது நிலையான அளவுகளுக்கு ஒரே நாளில் அனுப்பப்படும் என்று கூறுகிறது, ஆனால் ஆர்டரின் போது சரியான OD × ஐடி, நீளம், அளவு மற்றும் கிரேடு ஆகியவற்றின் கிடைக்கும் தன்மை உறுதிப்படுத்தப்பட வேண்டும்.
- பிரத்தியேகப் பொருளுக்குக் கூறப்பட்ட முன்னணி நேரம் என்ன?
- குறிப்பிடப்பட்ட தனிப்பயன் முன்னணி நேரம் 7 முதல் 10 நாட்கள் ஆகும். இது உற்பத்தியை மட்டும் உள்ளடக்குகிறதா அல்லது எந்திரம், ஆய்வு, ஆவணங்கள் மற்றும் போக்குவரத்து ஆகியவற்றை உள்ளடக்கியதா என்பதை உறுதிப்படுத்தவும்.
- நீங்கள் ஒரு மாதிரியைக் கோர வேண்டுமா?
- ஆம், மேற்பரப்பு பூச்சு, நிறம், எந்திர பதில் அல்லது பொருத்தம் உணர்திறன். மாதிரி அதே தரம் மற்றும், சாத்தியமானால், உத்தேசிக்கப்பட்ட உற்பத்தி வழியின் பிரதிநிதி என்பதை உறுதிப்படுத்தவும்.
- எந்திரம் மற்றும் கண்ணாடி-ஃபைபர் தூசியை யார் கட்டுப்படுத்த வேண்டும்?
- எந்திர நோக்கத்தை எழுத்துப்பூர்வமாக ஒதுக்கவும். இயந்திரக் கடை பொருத்தமான கார்பைடு அல்லது மற்ற உடைகள்-எதிர்ப்பு கருவிகளைப் பயன்படுத்த வேண்டும், வெப்பம் மற்றும் பர்ர்களைக் கட்டுப்படுத்த வேண்டும், மேலும் கண்ணாடி நிரப்பப்பட்ட பாலிமர் தூசியை பொருத்தமான பிரித்தெடுத்தல் மற்றும் பணியிட நடைமுறைகளுடன் பிடிக்க வேண்டும். சரியான எந்திர அளவுருக்கள் வடிவியல், கருவி, அமைப்பு மற்றும் பூச்சு தேவைகளைப் பொறுத்தது.
- பாகங்கள் எவ்வாறு பேக் செய்யப்பட வேண்டும்?
- சுத்தமான மடக்குதல், பாதுகாக்கப்பட்ட முனைகள், முடிக்கப்பட்ட மேற்பரப்புகளைப் பிரித்தல், நிறைய லேபிள்கள் மற்றும் நீங்கள் பெறும் செயல்முறைக்குத் தேவையான ஈரப்பதம் அல்லது மாசு கட்டுப்பாடுகளைக் குறிப்பிடவும்.
- சர்வதேச விநியோக அபாயத்தை உருவாக்குவது எது?
- நீண்ட சுயவிவரங்கள், சுங்க ஆவணங்கள், பரிமாண-எடைக் கட்டணங்கள் மற்றும் தெளிவற்ற விநியோக விதிமுறைகள் ஆகியவை பொதுவான சிக்கல் இடங்களாகும். வரைபடத்துடன் இலக்கு மற்றும் தேவையான ஆவணங்களை அனுப்பவும், அதன் எழுதப்பட்ட மேற்கோளில் கிடைக்கும் தன்மை, நோக்கம் மற்றும் ஏற்றுமதி விதிமுறைகளை உறுதிப்படுத்த ஐடியல் பிளாஸ்டிக்கிடம் கேட்கவும்.
